污泥废气处理设备制作中的划线放样要求详解

污泥废气处理设备制作中的划线放样要求详解





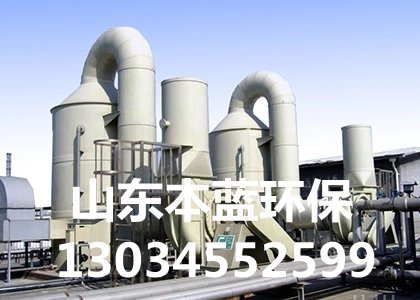

在环保工程***域，污泥废气处理设备的精准制造是确保系统高效运行、达标排放的关键前提。而划线放样作为设备制作的***道工序，其规范性和准确性直接决定了后续加工装配的质量与效率。本文将从技术标准、操作流程及注意事项等方面，系统解析该环节的核心要求。



 一、基础原则与准备工作

划线放样需严格遵循设计图纸参数，以毫米级精度为基准展开。作业前应完成三项核查：一是确认原材料规格符合GB/T标准要求；二是校验钢卷尺、直角尺等测量工具经计量认证有效；三是清理作业平台确保无杂物干扰。***别要注意环境温湿度控制，避免热胀冷缩导致的尺寸偏差。例如在钢结构件制作时，需预留适当的焊接收缩余量，通常按每米长度预留1-2mm补偿值。



 二、关键步骤实施要点

1. 基准线确立

采用激光定位仪配合经纬仪建立三维坐标系，***先标定设备主轴中心线和水平基准面。对于异形构件，建议使用模板叠加法进行复合定位，如圆形管道与方形法兰对接部位，可通过十字交叉线辅助找正。所有基准标记须用洋冲打设***性标识点，间距不超过500mm以便追溯。



2. 轮廓绘制规范

使用划针沿预定轨迹连续施力，保证线条宽度控制在0.5mm以内。复杂曲面可采用分段弦线逼近法，每段弦长不***于300mm。遇到相贯线交接处，应用样板比对法验证过渡圆滑度，必要时借助数控切割机进行二次修整。值得注意的是，对于承压部件的焊缝区域，应在放样时额外标注坡口加工指示线。



3. 孔位与接口定位

螺栓孔中心距误差不得超过±0.8mm，采用同心圆规配合游标卡尺双重校验。法兰连接面的密封槽必须与管道轴线保持垂直度公差<0.1°/m。在标注检修人孔位置时，除满足强度计算外，还需考虑操作空间余量，通常要求周边净空≥600mm。



 三、***殊工况应对策略

针对高温工况下的热变形补偿，可在关键节点设置伸缩缝标记；对于腐蚀性介质接触部位，应在放样阶段预先规划防腐蚀涂层的施工边界。当遇到多组件装配关系时，建议制作1:1实体模型进行预组装试验，通过色差标记法记录干涉点并及时调整。例如某项目曾因未考虑塔体椭圆度偏差，导致填料支架安装困难，后经全站仪三维扫描修正得以解决。

 四、质量控制与验收标准

过程检验应执行“三检制”：自检侧重线条清晰度与尺寸复核；互检重点核查隐蔽部位标记完整性；专检则运用投影仪对复杂曲线进行逆向验证。***终验收时，除常规尺寸检测外，还需进行模拟载荷试验，观察标记点在受力状态下的稳定性。行业***案例显示，采用数字化放样系统可使整体误差降低至传统方法的1/3。



 五、常见误区警示

避免过度依赖经验数据而忽视理论计算，曾有企业因沿用旧版标准导致设备共振超标。同时要杜***“差不多”思想，某污水处理厂改造项目中，正是由于法兰螺栓孔偏移累积误差达3mm，造成现场整改成本增加40%。建议建立数字化档案管理系统，实现从放样到安装的全流程可追溯。



随着智能制造技术的普及，BIM建模与AR辅助放样正在改变传统作业模式。但无论技术如何革新，严谨细致的工作态度始终是质量保证的基石。只有将规范操作与创新思维有机结合，才能打造出既符合***家标准又具备市场竞争力的***质环保装备。
