污泥烘干除臭设备的构造和工作原理

污泥烘干除臭设备在现代环境工程中扮演着至关重要的角色，其构造和工作原理直接关系到污泥处理的效率和环保效果。



 构造



1. 热风出风系统：该系统包括热风管道和热风出风口。热风管道一端与导热油热风机组连接，另一端封闭，侧壁上等间隔排布有热风出风口，每个热风出风口上设有热风出风阀。这个系统的主要作用是引导热风均匀地吹向污泥，提高污泥表面的受热温度，加速污泥烘干。



2. 混合气体回收系统：该系统由玻璃钢回风管道和百叶回风口组成。玻璃钢回风管道一端开口与离心风机入口通过风机入口软连接，另一端封闭，侧壁上等间隔排布有百叶回风口。这个系统的主要功能是将烘干车间内的混合气体吸入并排放至除臭塔中，防止有害气体外流。

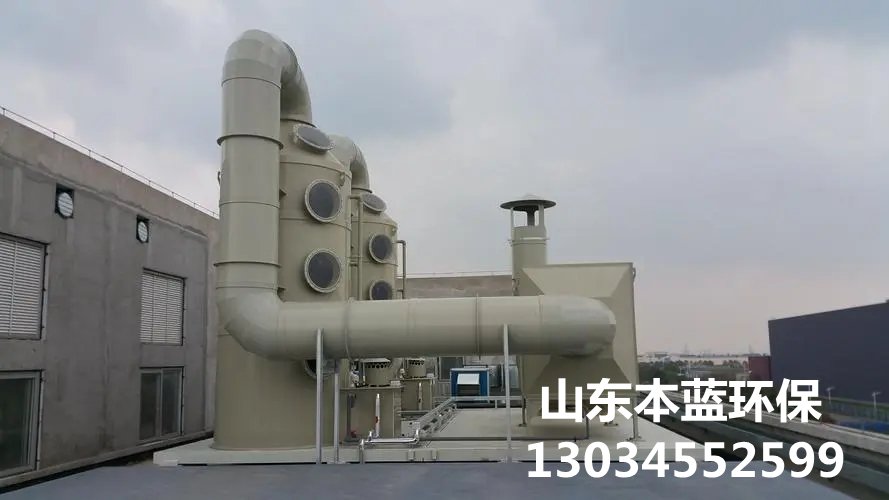

3. 除臭塔：除臭塔是污泥烘干除臭设备的核心部分，包括塔身、喷淋管供水管道、循环泵、除雾器、填料层、除雾器圆环支撑、角钢支撑及白钢筛网支撑等部件。填料层通常采用陶瓷拉西环，以增加气体与填料的接触面积，提高除臭效果。



4. 其他辅助装置：如引风机、打散装置、进料机、带式上料机、卸料器和配电柜等。这些装置共同协作，实现污泥的烘干、输送和卸料等功能。

 工作原理



1. 污泥烘干：湿污泥送入烘干设备后，通过筒体的旋转以及扬料板的升落，物料被不断抛洒并形成料幕。高温气流从中穿过，使污泥预热并蒸发部分水分。随着筒体的转动，污泥逐渐向前移动，并与热气流进行充分的对流和接触热交换，进一步蒸发水分，***终达到烘干的目的。



2. 臭气收集与处理：在污泥烘干过程中产生的臭气，通过混合气体回收系统被吸入除臭塔中。在除臭塔内，臭气***先经过填料层进行吸附和过滤，然后通过喷淋管喷洒的水雾进行洗涤和降温，***后经过除雾器去除水分后达标排放。



综上所述，污泥烘干除臭设备通过精心构造的各部件协同工作，实现了污泥的有效烘干和臭气的妥善处理，为环境保护和资源利用提供了有力支持。
